Як стандартні одножильні кабелі без оболонки ЄС використовуються в сучасних електричних системах?

Електропроводка всередині шаф управління, розподільних щитів, обладнання та будівельних систем часто потребує кабелів, які можна ефективно прокладати через обмежені простори, зберігаючи стабільну електричну ізоляцію та провідність. На відміну від кабелів із додатковою зовнішньою оболонкою, одножильні кабелі без оболонки розроблені з більш компактною конструкцією, що робить їх придатними для багатьох фіксованих проводів і внутрішніх з’єднань.

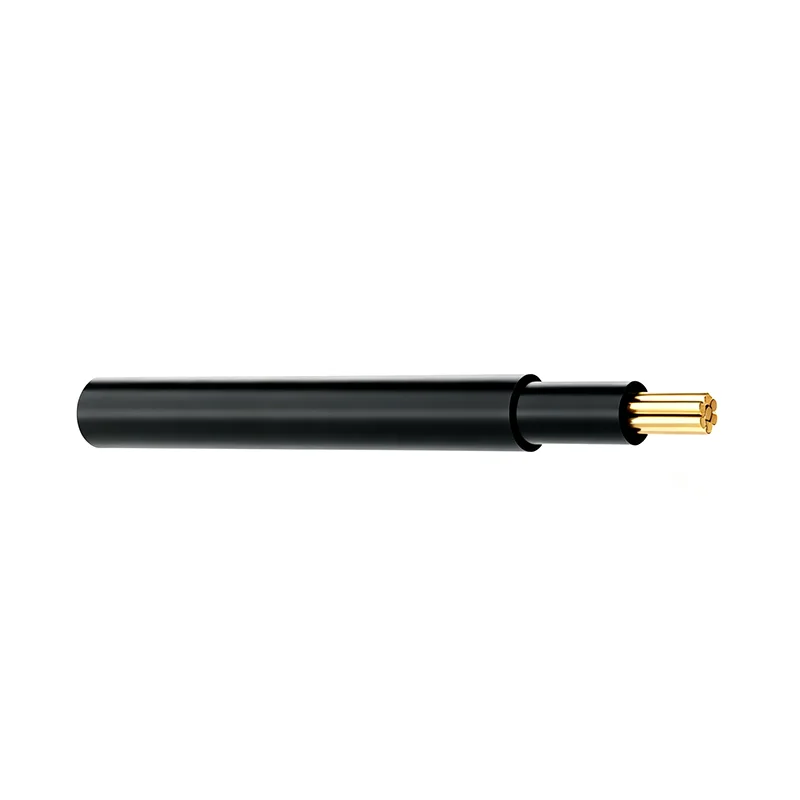

TheСтандартні одножильні кабелі без оболонки ЄСнадається компанієюLINSHENGпризначені для європейських стандартів низьковольтних електричних застосувань. У асортименті продукції використовуються провідники з безкисневої міді, підтримуються конфігурації одножильних і багатожильних проводів, а також доступні з ПВХ або індивідуальними ізоляційними матеріалами. Поточна специфікація продукту охоплює діапазон номінальної напруги 450/750 В і поперечний переріз провідника від 1,5 мм² до 25 мм².

Чому одножильні кабелі корисні для внутрішньої проводки?

Ефективна маршрутизація в обмеженому просторі

Електричні шафи та обладнання автоматизації містять численні компоненти, клеми, перемикачі, реле та пристрої керування. Електропроводка часто повинна проходити через вузькі канали та слідувати певним маршрутам між компонентами.

Одножильна конструкція полегшує прокладку та організацію окремих проводів. Установники можуть розташувати різні провідники відповідно до схеми шафи замість того, щоб працювати з більшим багатожильним кабелем, де потрібні окремі з’єднання.

Чіткіші електричні з’єднання

Окремі провідники можна ідентифікувати та прокласти окремо, що може спростити роботу з підключення всередині розподільних щитів і шаф керування. Правильне маркування та організована маршрутизація також може зробити майбутні перевірки та обслуговування більш ефективними.

Гнучка конфігурація

Для різних схем можуть знадобитися різні розміри провідників. Асортимент одножильних кабелів, що охоплює декілька поперечних перерізів, дозволяє розробникам систем вибирати розмір провідника відповідно до поточних вимог, умов монтажу та відповідних електричних норм.

Де зазвичай використовуються ці кабелі?

Електричні шафи управління

Шафи керування містять велику кількість внутрішніх електричних з’єднань. Для ланцюгів живлення, ланцюгів керування, сигнальних інтерфейсів і з’єднань компонентів можуть знадобитися різні розміри провідників і шляхи прокладання.

TheСтандартні одножильні кабелі без оболонки ЄСможе використовуватися для внутрішньої електропроводки шафи, де застосовний метод монтажу дозволяє цей тип кабелю. Їх гнучкі характеристики прокладання можуть допомогти інсталяторам створити організовані шляхи проводки в обмеженому просторі шафи.

Розподільні щити

Розподільні щити вимагають надійного з’єднання між вхідним живленням, пристроями захисту ланцюга, клемними блоками та вихідними ланцюгами. Одножильні провідники можна використовувати для внутрішніх з'єднань, якщо обраний тип кабелю і спосіб монтажу відповідають вимогам електричної системи.

Обладнання промислової автоматизації

Промислове обладнання зазвичай містить двигуни, датчики, компоненти керування, реле, системи ПЛК, контактори та інші електричні пристрої. Компонування електропроводки має відповідати фізичному розташуванню цих компонентів, зберігаючи при цьому надійні електричні з’єднання.

Кабелі LINSHENG можна застосовувати для внутрішніх електричних з’єднань в обладнанні автоматизації та виробничих машинах, де характеристики кабелю відповідають умовам експлуатації.

Будівництво електричних систем

Одножильні кабелі європейського стандарту також використовуються у відповідних житлових і комерційних електроустановках, включаючи ланцюги освітлення, розподільні з’єднання та фіксовану внутрішню проводку.

Фактичне застосування завжди має визначатися відповідними національними правилами встановлення, типом кабелю, розміром провідника, номінальною напругою, середовищем встановлення та необхідним методом захисту.

Які електричні параметри слід перевірити покупцям?

Наведені вище специфікації слід розглядати як параметри конкретного продукту. Для конкретного встановлення покупці повинні підтвердити застосовний тип кабелю, конструкцію провідника, ізоляційний матеріал, температурний рейтинг і нормативні вимоги перед замовленням.

Як розмір провідника впливає на вибір кабелю?

1,5 мм² для менших ланцюгів

Варіант 1,5 мм² має максимальний опір провідника 12,1 Ом/км, і його можна розглядати для відповідних застосувань проводки з меншим струмом, де вимоги до встановлення дозволяють такий розмір провідника.

2,5 мм² для загальних електричних з’єднань

Версія 2,5 мм² має максимальний опір провідника 7,41 Ом/км і зазвичай розглядається для ширшого діапазону вимог до електричного з’єднання. Фактично допустимий струм залежить від способу встановлення, температури навколишнього середовища, групування, ізоляції та застосовних стандартів.

від 4 мм² до 10 мм² для вищих вимог до струму

Варіанти 4 мм², 6 мм² і 10 мм² забезпечують поступово більший поперечний переріз провідника для застосувань, які вимагають більшої струмопровідної здатності. Покупці повинні розрахувати необхідний розмір провідника на основі фактичного навантаження та умов монтажу, а не вибирати виключно відповідно до номінальної потужності обладнання.

16 мм² і 25 мм² для великих з'єднань

Варіанти 16 мм² і 25 мм² доступні для електричних систем, які потребують більших провідників. Для цих застосувань під час вибору кабелю слід враховувати падіння напруги, спосіб встановлення, температуру навколишнього середовища, групування провідників та умови короткого замикання.

Яка різниця між суцільними та багатожильними провідниками?

Тверді провідники

Твердий провідник складається з одного провідного елемента. Він може забезпечити відносно стабільну структуру для фіксованої проводки та зазвичай розглядається там, де кабель не вимагає частого переміщення.

Придатність суцільного провідника залежить від середовища встановлення, вимог до вигину, конструкції клеми та відповідного стандарту кабелю.

Багатожильні провідники

Багатожильний провідник складається з кількох менших проводів, об’єднаних в один провідник. Ця конструкція, як правило, забезпечує більшу гнучкість, ніж твердий провідник з такою ж площею поперечного перерізу.

Багатожильні конфігурації можуть бути корисними, коли електропроводка повинна слідувати криволінійним маршрутам або коли простір для установки важливий для гнучкості.

Що слід враховувати при монтажі кабелів без оболонки?

Захист від механічних пошкоджень

Кабель без оболонки не має такого ж додаткового механічного захисту, який забезпечує конструкція з оболонкою. Тому його слід встановлювати лише в місцях застосування та в місцях, де дозволений вибраний тип кабелю та в разі необхідності забезпечується належний захист.

Правильна маршрутизація

При прокладанні кабелю слід уникати гострих країв, надмірного вигину, рухомих компонентів, надлишкових джерел тепла та інших умов, які можуть пошкодити ізоляцію. Всередині електричних шаф провідники повинні бути розташовані таким чином, щоб запобігти непотрібним механічним навантаженням.

Відповідне припинення

Клеми, з’єднувачі, наконечники та інші з’єднувальні компоненти повинні відповідати типу та поперечному перерізу провідника. Погане завершення може збільшити контактний опір і створити локальне нагрівання.

Розглянемо групування кабелів

Якщо кілька навантажених провідників встановлено разом, розсіювання тепла може бути зменшено, і допустимий струм може знадобитися відрегулювати. Тому при визначенні пропускної здатності по струму слід враховувати умови встановлення та відповідні нормативи.

Як температура впливає на вибір кабелю?

Температура навколишнього середовища

Температура навколишнього середовища впливає на теплові характеристики електричного кабелю. Кабель, встановлений у гарячій шафі керування, може працювати за інших умов, ніж той самий кабель, встановлений у більш прохолодному середовищі.

Зазначений діапазон робочих температур кабелю слід порівнювати з фактичними умовами монтажу.

Робоча температура провідника

Поточна специфікація виробу забезпечує діапазон робочих температур від -30°C до +90°C. Допустимий струм і фактичне підвищення температури все ще залежать від способу встановлення та відповідних електричних вимог.

Короткочасні температурні умови

Специфікація продукту вказує на короткочасну температурну здатність до +250°C. Цей параметр не слід інтерпретувати як безперервну робочу температуру, і його слід оцінювати відповідно до застосовного стандарту кабелю та конкретних робочих умов.

Чому європейські стандарти важливі для закупівлі кабелю?

Стандартизовані вимоги до продукції

Європейські кабельні стандарти встановлюють вимоги щодо конструкції провідника, електричних характеристик, ізоляції, розмірів і випробувань. Використання кабелю, розробленого відповідно до відповідного стандарту, може спростити вибір продукту для проектів, що обслуговують європейські ринки.

Проектна документація

Для промислових проектів і виробників електрообладнання може знадобитися технічна документація, щоб продемонструвати, що вибрані компоненти відповідають визначеним стандартам і вимогам ринку.

LINSHENG визначає EN 60228 і HD 21.13 як застосовні стандарти для свого асортименту одножильних кабелів за стандартом ЄС, тоді як відповідність вимогам CE, RoHS і REACH може бути забезпечена відповідно до вимог замовника та ринку.

Специфічні вимоги ринку все ще діють

Кабель стандарту ЄС не слід автоматично вважати придатним для кожного встановлення в кожній європейській країні. Перед початком закупівлі також необхідно ознайомитися з національними правилами електропроводки, методами монтажу, протипожежними вимогами, умовами навколишнього середовища та специфікаціями проекту.

Як покупцям порівнювати різних постачальників кабелю?

Які перевірки якості важливі для одножильних кабелів?

Випробування опору провідника

Перевірка опору провідника допомагає перевірити, чи відповідає провідник зазначеним електричним характеристикам. Постійний опір важливий для стабільної передачі струму та прогнозованого падіння напруги.

Випробування на розтягнення та подовження

Механічні випробування можна використовувати для оцінки характеристик провідника та ізоляції. Вимірювання міцності на розрив і подовження надають інформацію про те, як матеріали реагують на механічні навантаження.

Перевірка ізоляції

Необхідно перевірити ізоляцію на наявність дефектів, які можуть вплинути на електробезпеку. Перевірка може включати перевірку розмірів, перевірку зовнішнього вигляду та електричні випробування відповідно до застосовного стандарту продукту.

Огляд зовнішнього вигляду

Візуальний огляд допомагає виявити дефекти поверхні, невідповідності розмірів, проблеми з друком або інші виробничі аномалії перед тим, як кабель буде упакований і відправлений.

Як LINSHENG може підтримати виробників електрообладнання?

Кілька розмірів провідників

LINSHENGзабезпечує діапазон поперечних перерізів провідників від 1,5 мм² до 25 мм², що дозволяє виробникам обладнання, електропідрядникам і дистриб'юторам вибирати різні розміри відповідно до вимог проекту.

Постачання, орієнтоване на OEM

Виробники електрообладнання можуть вимагати певні конструкції провідників, ізоляційні матеріали, кольори, упаковку, маркування та технічну документацію. Індивідуальні конфігурації кабелів можна оцінити відповідно до вимог проекту.

Застосування в багатьох галузях

TheСтандартні одножильні кабелі без оболонки ЄСможна розглядати для шаф управління, розподільних щитів, обладнання промислової автоматизації, електропроводки машин і відповідних житлових або комерційних електроустановок.
